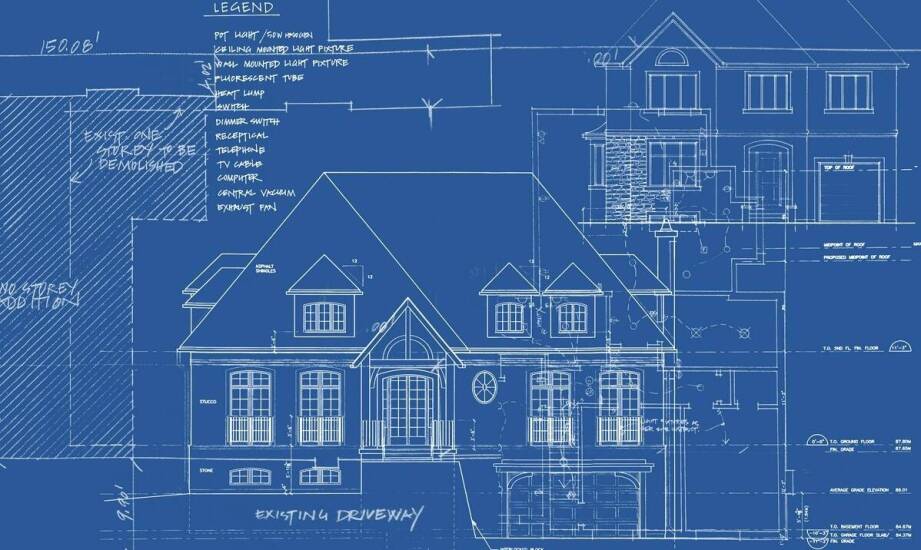

Jak czytać widoki elewacyjne domu, żeby wyłapać błędy przed budową

Wielu inwestorów planujących budowę domu jednorodzinnego gubi się w gąszczu rysunków architektonicznych, traktując widoki fasad wyłącznie jako obrazki pokazujące przyszły wygląd budynku. Tymczasem arkusze te kryją w sobie precyzyjne informacje o wymiarach, proporcjach i technicznej zgodności całego zamierzenia. Przeglądając dokumentację, inwestor często staje przed dylematem, czy ocenia wyłącznie kwestie estetyczne, czy powinien również weryfikować poprawność układu elementów. Zrozumienie sposobu kodowania tych danych pozwala uniknąć wielu nieporozumień z głównymi projektantami oraz wykonawcami. Prawidłowa interpretacja zewnętrznych widoków budynku zapobiega kosztownym poprawkom na placu budowy, gdy na wprowadzanie modyfikacji jest już zazwyczaj za późno. Umiejętność czytania tych arkuszy daje inwestorowi realną kontrolę nad procesem powstawania obiektu.

Czym widok elewacyjny różni się od innych rysunków?

Dokumentacja projektowa opiera się na kilku ściśle powiązanych ze sobą arkuszach, z których każdy pełni odmienną funkcję analityczną. Elewacja stanowi zewnętrzny rzut pionowy budynku z określonej strony świata, najczęściej oznaczany wprost jako widok północny, południowy, wschodni lub zachodni. Rysunek ten przedstawia fasadę w sposób całkowicie płaski. Został on celowo pozbawiony skrótów perspektywicznych, aby umożliwić precyzyjne wymiarowanie wszystkich odległości. Zawiera dokładnie zaznaczone otwory okienne, układ drzwi wejściowych, detale wykończeniowe oraz kluczowe rzędne wysokościowe. W przeciwieństwie do rzutu poziomego, który ukazuje kondygnację przeciętą wyobrażalną płaszczyzną na wysokości około jednego metra nad podłogą, widok fasady skupia się wyłącznie na zewnętrznej powłoce obiektu. Z kolei przekrój pionowy przecina budynek w wyznaczonym miejscu, odsłaniając jego wewnętrzne warstwy konstrukcyjne, grubości stropów oraz schemat więźby dachowej.

Analizując rzuty elewacji budynku, docelowy użytkownik otrzymuje pełny obraz zewnętrznych proporcji, z których bezpośrednio wynika umiejscowienie otworów oraz podział materiałowy. Na tych arkuszach ogromną rolę odgrywają techniczne oznaczenia graficzne. Pionowe osie konstrukcyjne ułatwiają lokalizację głównych elementów nośnych, a ich numeracja zazwyczaj biegnie od lewej do prawej strony. Poziome linie informacyjne wskazują ważne rzędne, takie jak poziom zera budynku oznaczany jako +0,00, czy wysokości parapetów opisywane symbolem Hp. Dodatkowo rysunki te zawierają kreskowania informujące o rodzajach zastosowanych okładzin, tynków czy drewna. Standardowa skala 1:100 lub 1:50 pozwala na bezpośrednie zmierzenie rzeczywistych odległości przy użyciu standardowej linijki. Specjaliści z pracowni OCH I ArCH Architektura i Grafika szczegółowo tłumaczą zasady odczytywania tych symboli inwestorom, aby zagwarantować pełne zrozumienie dokumentacji technicznej.

Jak wychwycić błędy projektowe dzięki analizie fasad?

Zestawienie ze sobą wszystkich czterech widoków zewnętrznych domu to najprostszy sposób na weryfikację przestrzennej poprawności projektu. Podstawowym zadaniem jest wnikliwe sprawdzenie zgodności rozmieszczenia okien względem wyznaczonych osi konstrukcyjnych. Każdy otwór widoczny z zewnątrz musi bezwzględnie odpowiadać swojej pozycji na rzucie poziomym oraz na adekwatnym przekroju. Brak konsekwencji w tym zakresie, na przykład asymetrycznie przesunięte okna na jednej z fasad, poważnie zaburza estetykę i optycznie deformuje docelową bryłę budynku. Równie ważna jest krzyżowa weryfikacja rzędnych wysokościowych na poszczególnych arkuszach. Niezgodność poziomów poszczególnych kondygnacji między różnymi rysunkami zwiastuje ogromne problemy wykonawcze na etapie murowania ścian.

Warto mieć pełną świadomość, że każda modyfikacja na zewnątrz pociąga za sobą łańcuch ukrytych zmian technicznych. Przesunięcie lub powiększenie okna bezpośrednio wpływa na układ sił w ścianie nośnej, co wymusza natychmiastowe przeprojektowanie nadproży, a niejednokrotnie modyfikację oparcia dachu. Zmiana proporcji lukarn lub wysokości ścianki kolankowej rzutuje z kolei na spadek połaci i sposób odprowadzania wód opadowych. Eksperci zalecają wyobrażenie sobie gotowego obiektu z dystansu kilku lub kilkunastu metrów, co ułatwia obiektywną ocenę proporcji bryły w realnej przestrzeni. Wszelkie rozbieżności między wizualnym wyobrażeniem a płaskim rysunkiem technicznym stanowią mocny sygnał do ponownej analizy przyjętych rozwiązań.

Zewnętrzny widok budynku jako narzędzie kontroli

Wnikliwe studiowanie rysunków fasad wykracza daleko poza sam dobór kolorystyki tynków czy rodzajów materiałów wykończeniowych. Prawidłowo odczytana elewacja pełni funkcję ostatecznego narzędzia do weryfikacji spójności całego opracowania architektonicznego. Pozwala wyłapać drobne kolizje, nieścisłości wymiarowe i błędy w układzie funkcjonalnym, zanim na placu budowy zostaną rozpoczęte zaawansowane prace. Świadomy czytelnik dokumentacji, który potrafi powiązać dane z widoków zewnętrznych z rzutami płaskimi i przekrojami, znacznie pewniej weryfikuje cały proces budowlany. Taka wiedza skutecznie minimalizuje ryzyko konieczności wprowadzania nieplanowanych zmian w trakcie prowadzonych robót murarskich.
